Zündschalter

Schalterstellungen des Zündschalters

Zündschalter der PC32 hat 3 Stellungen

Bild: Der Zündschalter der PC32 hat 3 Stellungen

Zündschalter der PC27 hat 4 Stellungen

Der Zündschalter hat an der PC27/PC33 eine Stellung mehr als an der PC26/PC32 und er hat 2 Kontakte mehr für die Parkstellung.

Die Schaltstellungen

alle
PC26/PC27
PC32/PC33
nur PC27/PC33

Kontakte

FAN

IG

BAT1

TL1

TL2

Bemerkungen
on O——-——–O——–——–O O————O
off
P O————O nur an PC27 und PC33 vorhanden
Lock

Stecker im Lampengehäuse

6 poliger Stecker (PC26/PC27/PC33/Übergangsmodell PC32 1996)

In der Lampe befindet sich ein schwarzer 6-Pol-Stecker
5 Pole sind belegt

6pol- Buchse der PC26/27

PC27/PC33

Kabelfarbe

braun/weiß

braun

rot

rot/schwarz

blau/orange
Zündschalter TL2 TL1 BAT1 IG FAN
optionale Erweiterung zur Parkanzeige
Anzeigesummer
mit Zeitbegrenzung
minus plus
PC26

Kabelfarbe

braun/weiß

braun

rot

rot/schwarz

blau/orange
Zündschalter O————O BAT1 IG FAN

3 poliger Stecker (PC32 ab 1997)

Die deutsche Version der PC32 hat einen schwarzen 3-pol Stecker.

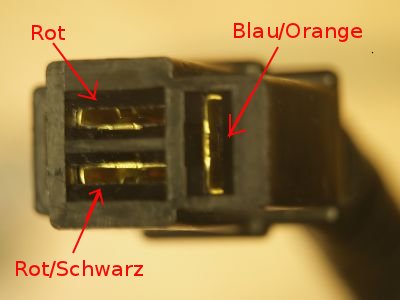

3pol- Buchse der PC32

Bild: Die deutsche PC32 hat hat einen 3-poligen Stecker (Steckerbelegung der Buchse)

PC32

Kabelfarbe

rot

rot/schwarz

blau/orange
Zündschalter BAT1 IG FAN
